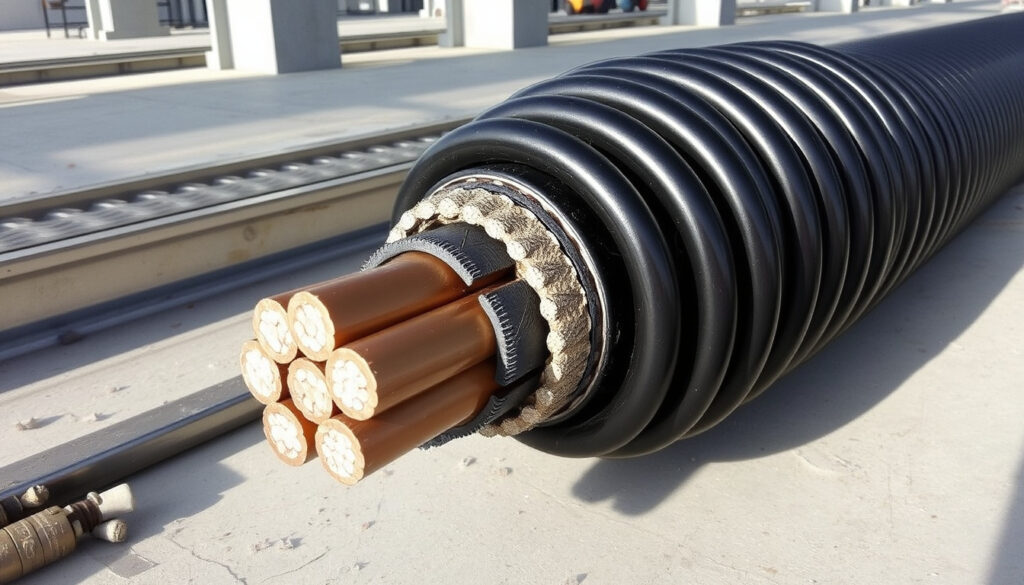

Jos sähköasennus vaatii luotettavaa monikäyttökaapelia, MCMK 4×6+6 on todennäköisesti jo tuttu nimi. Tämä 1 kV:n kuparivoimakaapeli on suunniteltu kestämään niin sisällä, ulkona kuin maassa – ja sen tekniset tiedot ratkaisevat, mihin se todella sopii. Tässä oppaassa käymme läpi kaapelin rakenteen, käyttökohteet, kuormitettavuuden ja asennusohjeet, jotta löydät oikean ratkaisun juuri sinun projektiisi.

Ala missa naita

4 liittyvaa artikkelia

Kaapelityyppi: MCMK 4×6+6 ·
Johtimet: 4 kuparijohdinta (6 mm²) + suojajohdin (6 mm²) ·
Jänniteluokka: 0,6/1 kV (1,2 kV) ·
Standardi: SFS 4880, HD 603-3F, IEC 60502-1 ·
Käyttökohteet: Kiinteä asennus sisällä, ulkona ja maassa

Pikakatsaus

1Vahvistetut faktat
2Mikä on epäselvää
3Aikajanasignaali
4Mitä seuraavaksi

Kuudesta keskeisestä teknisestä tiedosta yksi erottuu: kaapelin nimellishalkaisija on vain 17 mm, mikä tekee asennuksesta joustavaa ahtaissakin tiloissa.

Ominaisuus Arvo
Kaapelityyppi MCMK 4×6+6
Johtimien lukumäärä 4 + suoja
Johdinpoikkipinta-ala 6 mm²
Suojajohtimen poikkipinta-ala 6 mm²
Jänniteluokka 0,6/1 kV
Standardi SFS 4880, HD 603-3F, IEC 60502-1
Nimellishalkaisija 17 mm (REKA (valmistaja))
Nimellispaino 465 kg/km (REKA (valmistaja))
Minimitaivutussäde (asennus) 198 mm (REKA (valmistaja))
Minimitaivutussäde (lopullinen) 139 mm (REKA (valmistaja))

Taulukko tiivistää ne mitat, jotka vaikuttavat suoraan kaapelin reititykseen ja asennuskustannuksiin.

Miksi tämä on tärkeää

17 mm halkaisija ja 139 mm taivutussäde tarkoittavat, että MCMK 4×6+6 mahtuu kaapelikanaviin ja kulkee mutkien ympäri ilman erikoistyökaluja – säästäen aikaa ja rahaa asentajalta.

Mitä tarkoittaa MCMK 4×6+6?

Lyhenne MCMK 4×6+6 kertoo kaapelin rakenteen yksityiskohtaisesti. MCMK tarkoittaa kuparivoimakaapelia (M = metallivaippa, C = copper, M = muovivaippa, K = kaapeli). Luku 4×6 ilmaisee neljän pääjohtimen poikkipinta-alan (6 mm²), ja +6 viittaa suojajohtimeen, jonka poikkipinta on myös 6 mm².

Kaapelin rakenne ja osat

  • 4 kuparijohdinta, poikkipinta-ala 6 mm² (Netrauta (sähkötukku))
  • PVC-eriste jokaisen johtimen ympärillä (Netrauta (sähkötukku))
  • Kuparilankapunos suojana (PE/PEN-johdin 6 mm²) (Netrauta (sähkötukku))
  • Muovivaippa uloimpana kerroksena (REKA (valmistaja))

Merkintöjen selitys

Merkintä 4×6+6 on standardoitu tapa ilmoittaa kaapelin kapasiteetti. Ensimmäinen luku kertoo johtimien määrän, toinen niiden poikkipinta-alan, ja +6 on suojajohtimen koko.

Yhteenveto: MCMK 4×6+6 on 1 kV:n kuparivoimakaapeli, jossa neljä 6 mm² johdinta ja 6 mm² suojajohdin. REKA (valmistaja) noudattaa SFS 4880 -standardia. Sähköasentajalle tämä kaapeli on yleiskäyttöön soveltuva, mutta tarkka kuormitettavuus pitää tarkistaa.

Mihin MCMK 4×6+6 -kaapelia käytetään?

Kaapeli on suunniteltu kiinteään asennukseen – se kestää kosteutta, UV-säteilyä ja mekaanista rasitusta. Käyttökohteet vaihtelevat talon sisältä pihamaalle.

Sisäasennuskohteet

  • Kiinteä asennus betoniin (Netrauta (sähkötukku))
  • Kaapelikanavat ja rakenteet (Netrauta (sähkötukku))
  • Asennus suoraan betonivaluun (Netrauta (sähkötukku))

Ulko- ja maa-asennuskohteet

  • Suoraan maahan asennettavaksi (Onninen (tukkuliike))
  • Ulkoasennus rakennusten ulkopuolelle (Onninen (tukkuliike))
  • Soveltuu UV-altistukseen (Netrauta (sähkötukku))

Käyttökohteiden laajuus tarkoittaa, että yksi kaapeli kattaa tyypillisimmät asennustarpeet – se on käytännön työmaan monitoimiväline.

Käytännön neuvo

Jos kaapeli jää kokonaan maan alle, kannattaa käyttää vähimmäissyvyyttä 0,7 metriä. Tämä estää mekaaniset vauriot ja täyttää sähköturvallisuusmääräykset.

Mikä on MCMK 4×6+6 -kaapelin kuormitettavuus?

Kuormitettavuus ei ole kiinteä luku, vaan se muuttuu asennustavan, ympäristön lämpötilan ja ryhmittelyn mukaan. Valmistajan ilmoittamat arvot perustuvat standardien mukaisiin testiolosuhteisiin.

Kuormitettavuus ilmassa

Ilmassa asennettuna kaapelin kuormitettavuus on korkeampi kuin maassa, koska jäähdytys on tehokkaampaa. Tarkka arvo riippuu siitä, onko kaapeli suorassa kosketuksessa ilmaan vai osana kaapelikimppua.

Kuormitettavuus maassa

Maahan asennettuna maaperän lämpövastus ja kosteus vaikuttavat johtimien lämpötilaan. Valmistajan datalehti (REKA (valmistaja)) antaa ohjeelliset arvot, mutta todellinen kuormitettavuus pitää laskea asennuspaikan olosuhteiden mukaan.

Yhteenveto: Kuormitettavuudelle ei ole yhtä oikeaa lukua – se on aina tapauskohtainen. Sähköasentaja tarkistaa REKA:n datalehden ja laskee arvot asennusolosuhteiden perusteella.

Miten MCMK 4×6+6 asennetaan oikein?

Oikea asennus varmistaa kaapelin turvallisuuden ja pitkän käyttöiän. Asennus on tehtävä voimassa olevien sähköturvallisuusmääräysten mukaan.

Asennusvaiheet

  1. Mittaa ja merkitse kaapelin reitti (Onninen (tukkuliike))
  2. Kaiva maakouru vähintään 0,7 metrin syvyyteen (Onninen (tukkuliike))
  3. Aseta kaapeli kouruun ja vältä taivutussäteen alittamista (minimi 198 mm) (REKA (valmistaja))
  4. Peitä kaapeli hiekka- tai maakerroksella ja merkitse sijainti (Onninen (tukkuliike))
  5. Varmista maadoitus ja liitäntä asianmukaisilla päätteillä (Onninen (tukkuliike))

Turvallisuusohjeet

  • Maadoita kaapeli ennen käyttöönottoa (Onninen (tukkuliike))
  • Käytä suojaputkea tarvittaessa (Onninen (tukkuliike))
  • Noudata kansallisia sähköturvallisuusmääräyksiä (Onninen (tukkuliike))

Asentajan kannalta kriittisin yksityiskohta on taivutussäde: se määrittää, kuinka tiukkoja kulmia kaapeli kestää vaurioitumatta.

Tärkeä varoitus

Kaapelin taivutussäde asennuksen aikana on 198 mm – sen alittaminen voi vaurioittaa eristeitä ja aiheuttaa oikosulun. Tämä on erityisen kriittistä kylmissä olosuhteissa, joissa PVC eristeen joustavuus heikkenee.

Vahvistetut faktat

  • 4 kuparijohdinta 6 mm² + suojajohdin 6 mm² (Netrauta (sähkötukku))
  • Kaapeli soveltuu maahan asennettavaksi (Onninen (tukkuliike))
  • Standardi SFS 4880 on voimassa (Netrauta (sähkötukku))
  • Nimellishalkaisija 17 mm (REKA (valmistaja))

Mikä on epäselvää

  • Tarkka kuormitettavuus riippuu asennusolosuhteista (REKA (valmistaja))
  • Hinta voi vaihdella myyjän mukaan (Onninen (tukkuliike))
  • Loppukäyttölämpötila riippuu kuormituksesta (Rexel (sähkötukku))

MCMK 4×6+6 on monipuolisin 1 kV:n kuparivoimakaapeli kiinteisiin asennuksiin Suomessa.

Finnparttia (sähkötukku) tuotetieto

Kaapeli täyttää standardin SFS 4880, mikä takaa yhteensopivuuden suomalaisten sähköasennusten kanssa.

REKA (valmistaja) tekniset tiedot

MCMK 4×6+6 ei ole erikoiskaapeli, vaan yleiskäyttöön tarkoitettu työjuhta. Suomalaiselle sähköasentajalle valinta on selvä: tämä kaapeli sopii kaikkiin tavanomaisiin kohteisiin, mutta kuormitettavuus ja asennussyvyys pitää tarkistaa työmaan mukaan. Jos tarvitset pienen halkaisijan ja kestävän rakenteen, se toimii. Isompiin teholuokkiin suosittelemme MCMK 4×10/10 -kaapelia.

Suomalaiselle sähköasentajalle MCMK 4×6+6 on arjen monitoimimies: se sopii sisälle, ulos ja maahan. Ratkaisu on selvä: valitse tämä kaapeli, kun tarvitset 4×6 mm² luotettavaa kuparikaapelia, ja varmista aina asennusolosuhteiden mukainen kuormitettavuus – tai harkitse MCMK 4×10/10, jos teholuokka vaatii suurempaa poikkipintaa.

Voiko MCMK 4×6+6 -kaapelin asentaa betoniin?

Kyllä, kaapeli soveltuu kiinteään asennukseen suoraan betonivaluun (Netrauta (sähkötukku)).

Mikä on MCMK 4×6+6 -kaapelin taivutussäde?

Minimitaivutussäde asennuksen aikana on 198 mm ja lopullisessa asennuksessa 139 mm (REKA (valmistaja); Rexel (sähkötukku)).

Tarvitseeko MCMK 4×6+6 -kaapeli suojaputkea maassa?

Kaapeli voidaan asentaa suoraan maahan ilman suojaputkea, mutta suojaputki on suositeltava mekaanisesti kuormitetuilla alueilla (Onninen (tukkuliike)).

Mitä työkaluja tarvitaan MCMK 4×6+6 -kaapelin asennukseen?

Tarvitset kuorintapihdit, kaapeliveitsen, päätetyökalut ja yleismittarin (Onninen (tukkuliike)).

Onko MCMK 4×6+6 -kaapeli paloturvallinen?

Kaapeli on standardin mukaan luokiteltu Eca-luokkaan paloturvallisuuden osalta (Rexel (sähkötukku)).

Mikä on MCMK 4×6+6 -kaapelin nimellispaino?

Nimellispaino on 465 kg/km (REKA (valmistaja)).

Mikä ero on MCMK 4×6+6 ja MCMK 4×10/10 välillä?

MCMK 4×10/10 -kaapelissa on suuremmat johtimet (10 mm²) ja suurempi kuormitettavuus, mutta se on paksumpi ja kalliimpi (REKA (valmistaja)).

Kuinka monta johdinta MCMK 4×6+6 -kaapelissa on?

Kaapelissa on 4 kuparijohdinta 6 mm² ja yksi suojajohdin 6 mm², eli yhteensä 5 johdinta (Netrauta (sähkötukku)).
